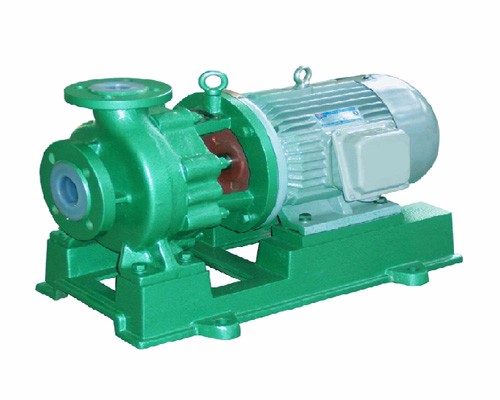

IHF襯氟臥式管道泵采用金屬外殼內襯聚全氟乙丙烯（F46），泵蓋、葉輪和軸套均用金屬嵌件外包氟塑料整體燒結壓制而成，具有不開裂、不老化、不變形、耐強酸堿、抗強氧化劑等特點，是強酸強堿和有機溶劑的優選耐腐蝕泵。
概 述:
IHF襯氟塑料合金離心泵（簡稱IHF襯氟離心泵）是按國際標準并結合非金屬泵的工藝設計制造。泵體采用金屬外殼內襯聚全氟乙丙烯（F46），泵蓋、葉輪和軸套均用金屬嵌件外包氟塑料整體燒結壓制而成，軸封采用外裝式先進的波紋管機械密封，靜環選用99.9%氧化鋁陶瓷（或氮化硅），動環采用四氟填充材料，其耐腐耐磨密封性極好。泵的進出口均采用鑄鋼體加固，以增強了泵的耐壓性。實際使用顯示，該泵具有耐腐、耐磨、耐高溫、不老化、機械強度高、運轉平穩、結構先進合理、密封性能嚴格可靠、拆卸檢修方便、使用壽命長等優點。適用溫度：-20℃~100℃，當使用溫度超過120℃時，泵葉輪需采用耐高溫材料。適宜連續輸送任意濃度的強酸、強堿、有機溶劑、強氧化劑等高危液態化學介質，當輸送固體顆粒含量5%左右的液態腐蝕性介質時，需配套耐腐耐磨機械密封。
用途：
襯氟離心泵廣泛適用于：汽車制造中的酸洗、噴漆工藝；有色金屬冶煉中的電解液輸送；離子膜燒堿項目中的氯水、廢水處理和加酸等工藝流程。
設計特點：
IHF型襯氟離心泵按國際標準設計，泵體采用金屬外殼內襯氟塑料，葉輪及泵蓋均采用金屬嵌件外包氟塑料合金壓制成型，軸封采用先進的外裝式波紋管機械密封，靜環選用99.9%氧化鋁陶瓷，動環采用四氟填充材料，（或根據特殊工況專配其他材質），其特點是耐腐耐磨密封性好。
適用溫度：-20℃~100℃
結構與材料：
型號意義：
IHF50-32-160(D) | |||
IH | 國際標準化工泵系列代號 | 32 | 泵出口直徑是32mm |
F | 過流部件材質為氟塑料合金 | 160 | 葉輪名義直徑160mm |
50 | 泵進口直徑是50mm | D | 短支架結構代號 |
型號及參數：
型號 | 流量 | 揚程 | 效率 | 汽蝕余量 | 進口*出口 | 轉速 | 電機功率 | 整機質量 |
m3 | m | % | m | mm | r/min | kw | kg | |
IHF50-32-125(D) | 7 | 22 | 47 | 3.2 | 50×32 | 2900 | 4 | 95 |
*12.5 | 20 | 52 | ||||||
15 | 17 | 35 | ||||||
IHF50-32-160(D) | 7 | 33 | 35 | 3.2 | 50×32 | 2900 | 4 | 100 |
*12.5 | 32 | 47 | ||||||
15 | 30 | 47 | ||||||
IHF50-32-200(D) | 7 | 51 | 28 | 3.2 | 50×32 | 2900 | 7.5 | 135 |
*12.5 | 50 | 40 | ||||||
15 | 49 | 48 | ||||||
IHF65-50-125(D) | 15 | 22 | 46 | 3.5 | 65×50 | 2900 | 3 | 90 |
*25 | 20 | 61 | ||||||
35 | 16 | 67 | ||||||
IHF65-50-160(D) | 15 | 33 | 45 | 3.5 | 65×50 | 2900 | 5.5 | 125 |
*25 | 32 | 56 | ||||||
35 | 30 | 65 | ||||||
35 | 22 | 52 | 4 | 80×65 | 2900 | 5.5 | 125 | |
*50 | 20 | 65 | ||||||
60 | 18 | 70 |
注：1、*為標準規格;盡量選用與本表相同或相近的參數，若不在此表范圍內，本廠通過改進葉輪來實現。
2、使用工況點流量過小時出口應接回流管.
