一、 產品概述

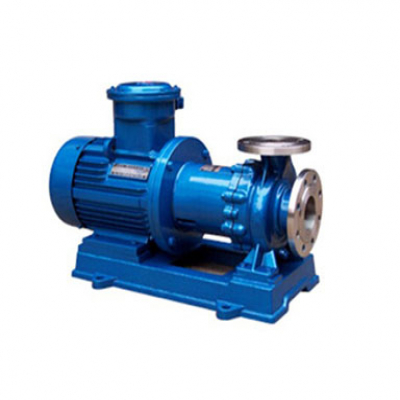

CQB不銹鋼化工磁力驅動離心泵(簡稱化工磁力泵)，通常由電動機，磁力偶合器和耐腐蝕離心泵組成。其主要特點是利用磁力偶合器傳遞動力，完全無泄漏，當電動機帶動磁力偶合器的外磁鋼旋轉時，磁力線穿過問隙和隔離套，作用于內磁鋼上，使泵轉子與電動機同步旋轉，無機械接觸地傳遞扭矩。在泵軸的動力輸入端，由于液體被封閉在靜止的隔離套內，沒有動密封因而完全無泄漏。
CQB系列化工磁力泵是磁力泵全國聯合設計組開發的新型完全無泄漏耐腐蝕泵，其技術經濟指標與國外同類產品八十年代末的水平相當。
CQB系列化工磁力泵型式及基本參數符合JB／T 7742—1995《小型磁力驅動離心泵型式與基本參數》標準和《小型磁力驅動離心泵三個標準的補充規定》。

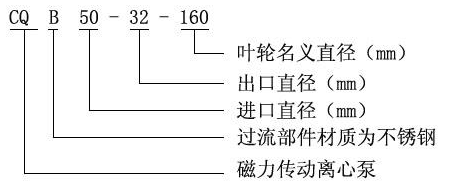

二、 型號定義
三、適用范圍
CQB系列不銹鋼化工磁力泵適 用于石油、化工、制藥、冶煉、電鍍、環保、食品、影視洗印、水處理、國防等行業，是輸送易燃、易爆、揮發、有毒、稀有貴重液體和各種腐蝕性液體的理想設 備。適用于輸送吸入壓力不大于0.2MPa，最大工作壓力1.6MPa，溫度不超過100℃，密度不大于1600kg/m3，粘度不大于 30×10-6m2／S的不含硬顆粒和纖維的液體。
四、性能參數
型 號 | 口徑 | 流量 (m3/h) | 揚程
(m) | 電機功率 (kW) | 電 壓
(V) | 材 質 |
進口 | 出口 |
CQB32-20-125 | 32 | 20 | 3.2 | 20 | 1.1 | 380 | 不
銹
鋼 |
CQB32-20-160 | 32 | 20 | 3.2 | 32 | 1.5 | 380 |
CQB40-25-125 | 40 | 25 | 6.3 | 20 | 2.2 | 380 |
CQB40-25-160 | 40 | 25 | 6.3 | 32 | 3 | 380 |
CQB40-25-200 | 40 | 25 | 6.3 | 50 | 5.5 | 380 |
CQB50-32-125 | 50 | 32 | 12.5 | 20 | 3 | 380 |
CQB50-32-160 | 50 | 32 | 12.5 | 32 | 4 | 380 |
CQB50-32-200 | 50 | 32 | 12.5 | 50 | 7.5 | 380 |
CQB50-32-250 | 50 | 32 | 12.5 | 80 | 18.5 | 380 |
CQB65-50-125 | 65 | 50 | 25 | 20 | 4 | 380 |
CQB65-50-160 | 65 | 50 | 25 | 32 | 7.5 | 380 |
CQB65-40-200 | 65 | 40 | 25 | 50 | 15 | 380 |
CQB65-40-250 | 65 | 40 | 25 | 80 | 18.5 | 380 |
CQB80-65-125 | 80 | 65 | 50 | 20 | 7.5 | 380 |
CQB80-65-160 | 80 | 65 | 50 | 32 | 15 | 380 |
CQB80-50-200 | 80 | 50 | 50 | 50 | 18.5 | 380 |
CQB80-50-250 | 80 | 50 | 50 | 80 | 37 | 380 |
CQB100-80-125 | 100 | 80 | 100 | 20 | 15 | 380 |
CQB100-80-160 | 100 | 80 | 100 | 32 | 18.5 | 380 |
CQB100-65-200 | 100 | 65 | 100 | 50 | 37 | 380 |
CQB100-65-250 | 100 | 65 | 100 | 80 | 55 | 380 |
注:每個型號都可配防爆電機 |
