ZCQ系列不銹鋼自吸式磁力泵是輸送酒精、甲醇、有機化工介質的首選化工泵。 ZCQ型不銹鋼自吸泵結構緊湊，外形美觀，體積小，噪音低，運行可靠，使用維修方便，可廣泛用于石油、化工、制藥、電鍍、印染、食品、科研等單位。

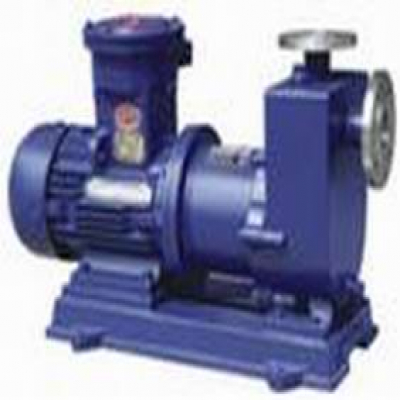

ZCQ不銹鋼自吸式磁力泵
一、ZCQ型不銹鋼自吸泵產品概述：
ZCQ型不銹鋼自吸泵是根據用戶的要求，在CQ型磁力泵的基礎上吸收國外新技術，并經過本公司技術人員反復研究試驗而成功的新產品，其性能達到同類產品先進水平。 ZCQ型自吸式磁力驅動泵以靜密封取代動密封，使泵的過流部件處于完全密封狀態，徹底解決了其它泵機械密封無法避免的跑、冒、滴、漏之弊病，泵體及過流部件的材料均采用了耐腐蝕的不銹鋼、陶瓷、四氟石墨、碳石墨、硬質合金等材料制造，既有CQ型磁力驅動泵的功能，又集自吸于一身，不需底閥和引灌水，即開即抽，輕松方便。
二、ZCQ型不銹鋼自吸泵工作原理：
ZCQ型不銹鋼自吸泵采用外混式軸向回水泵體結構，泵體由吸液室、儲液室、蝸殼、回流孔、氣液分離室等部份組成，結構見示意圖。泵啟動后，在離心力的作用下，吸水室中的剩余液與進液管路中的空氣被葉輪攪拌成氣不混合物，混合物經蝸殼進入氣液分離室，隨著速度減慢，導致氣水分離，空氣由泵出液口排出，液體經回水孔返回泵內，經過多次循環，進液管道中的空氣被排凈，使泵內形成一定的真空度，達到自吸的作用。
適用溫度：-30℃～120℃ （可定做高溫型）
三、ZCQ型不銹鋼自吸泵主要特點：
ZCQ型不銹鋼自吸泵結構緊湊，外形美觀，體積小，噪音低，運行可靠，使用維修方便，可廣泛用于石油、化工、制藥、電鍍、印染、食品、科研等單位抽送酸、堿、油類及稀有貴重液體、毒液、揮發性液體，以及循環水設備配套，特別是易漏、易燃、易爆液體的抽送。因此，它是有廣泛的用途，我們真誠地向用戶推薦這種產品。
我公司產品質量三包 質保一年
四、ZCQ型不銹鋼自吸泵性能參數表：
型號 | 口徑 | 流量 | 揚程 | 電機功率 | 自吸 4米 | ||
進口 | 出口 | L/m | m3/h | ||||
ZCQ20-12-110 | 20 | 12 | 50 | 3 | 12 | 0.37 | |
ZCQ25-20-115 | 25 | 20 | 110 | 6.6 | 15 | 1.1 | |
ZCQ32-25-115 | 32 | 25 | 110 | 6.6 | 15 | 1.1 | |
ZCQ32-25-145 | 32 | 25 | 110 | 6.6 | 25 | 1.1 | |
ZCQ40-32-132 | 40 | 32 | 180 | 10.8 | 20 | 2.2 | |
ZCQ40-32-160 | 40 | 32 | 200 | 12 | 32 | 4 | |
ZCQ50-40-145 | 50 | 40 | 240 | 14.4 | 25 | 4 | |
ZCQ50-40-160 | 50 | 40 | 220 | 13.2 | 32 | 4 | |
ZCQ50-40-200 | 50 | 40 | 130 | 7.8 | 50 | 5.5 | |
ZCQ65-50-145 | 65 | 50 | 280 | 16.8 | 25 | 5.5 | |
ZCQ65-50-160 | 65 | 50 | 450 | 27 | 32 | 7.5 | |
ZCQ80-65-160 | 80 | 50 | 830 | 50 | 32 | 15 | |
